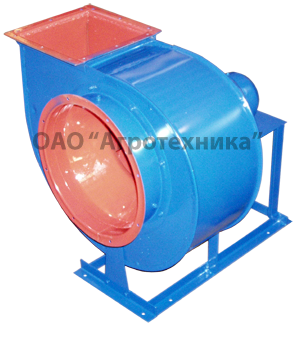

Вентиляторы центробежные типа ВЦ 4-75 (ВР-80-75) предназначены для перемещения воздуха или других неагрессивных газовых смесей с температурой не выше 80 С0, не содержащих липких и волокнистых веществ. Устройство. Вентиляторы типа ВЦ 4-75 (ВР-80-75) выполнены по аэродинамической схеме ЦАГИ им. Н.Е. Жуковского и изготавливаются в соответствии с ТУ У 29.2-00909779-001-2002. Вентиляторы состоят из следующих основных узлов: спирального корпуса, рабочего колеса, станины, коллектора, электродвигателя. Спиральный корпус представляет собой неразъемный узел и крепится на станине болтами, что дает возможность устанавливать его в любое из положений, предусмотренных ГОСТ 5976-73. Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы. Станина вентилятора - сварная. Основание имеет отверстия для установки вентилятора на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух. Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
|
